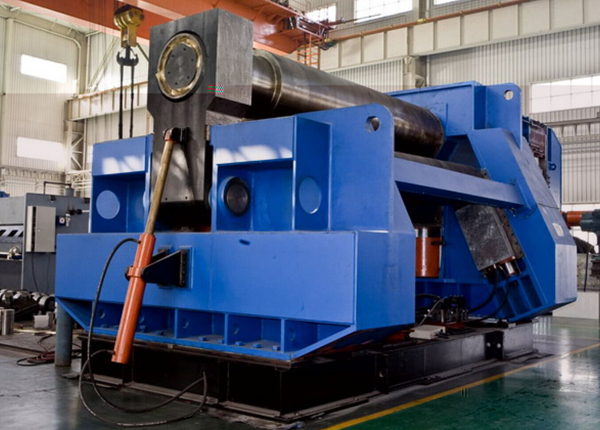

四輥卷板機： 該機適用于金屬板材的彎曲成形工作，可卷制圓形，弧形和一定范圍內的錐形工件，并有板材端部預彎功能，剩余直邊小，工作效率高，并可 在該機上對金屬板材進行粗略校平。
四輥卷板機工作原理以及安全操作規程 卷板機上輥在兩下輥中央對稱位置通過液壓缸內的液壓油作用于活塞 作垂直升降運動，通過主減速機的末級齒輪帶動兩下輥齒輪嚙合作旋轉運 動，為卷制板材提供扭矩。卷板機規格平整的塑性金屬板通過卷板機的三 根工作輥(二根下輥、一根上輥)之間，借助上輥的下壓及下輥的旋轉運動， 使金屬板經過多道次連續彎曲，產生永久性的塑性變形，卷制成所需要的 園筒、錐筒或它們的一部分。該液壓式三輥卷板機缺點是板材端部需借助 其它設備進行預彎。該卷板機適用于卷板厚度在 50mm 以上的大型卷板機， 兩下輥下部增加了一排固定托輥，縮短兩下輥跨距，從而提高卷制工件精 度及機器整體性能。
四輥卷板機在保養過程中應該注意的事項：
1、 按要求對各油杯潤滑和人工潤滑點進行加油.
2、 按四輥卷板機規定的參數進行卷板，卷板厚度20mm，最大長度2500mm,卷板材料的屈服極限小于250Mpa。
3、 接通電源后，進行下輥正反兩個方向和上輥升降運動，檢查各運動有無不正常的卡死現象。
4、 嚴格按四輥卷板機卷板加工程序和操作方法進行操作，在上輥升降到極限位置時，要十分注意設備的安全運行。
5、 當主傳動停機后，方可進行上輥的升降，翻轉軸承的傾倒復位和上輥的翹起。
6、 在運行過程中，若發現有不規則的噪音、沖擊等不正常現象，應立即停機檢查。
7、 操作四輥卷板機中各人員要互相協調，聽從卷板負責人的指揮，沒有口令，禁止開動機器。
8、 進行四輥卷板機卷板操作時應十分注意手被鋼板壓住和鋼板一起卷進。
9、 用行車起吊鋼板或卷筒時，注意不要和機器發生碰撞。
四輥卷板機卷板結束后，做到工完料盡場地清，并做好設備的維護保養工作，及時關閉電源。
